●产品特点
1.功率大，体积小。
2.温升低，阻值变化率小。
3.结构牢靠，抗震性强。
4.电阻原件多样化：绕线电阻、铝壳电阻、金属导管电阻、螺纹绕线电阻等大功率电阻原件均可选用。
●产品应用
适用于大功率，大电流的制动设备，试验测试设备，电梯，起重等变频器的能耗制动回路中，是将电机的再生能量以热能方式消耗的载体。

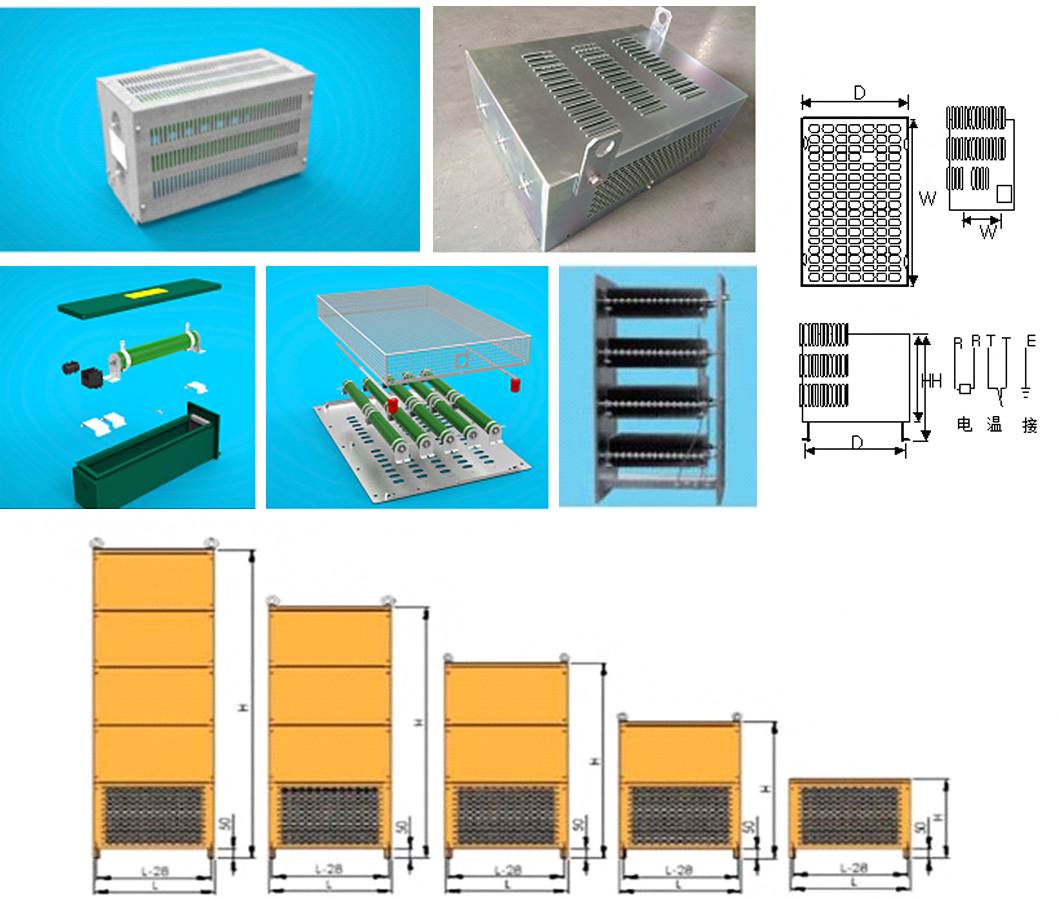

●外形及尺寸
根据客户要求订制
| 额定功率 | 箱体尺寸（Housing Dimensions） | 底部安装 | 备注 | |||||||||
| Power Rating(kw) | 长L(mm) | 宽w(mm) | 高H(mm) | 尺寸 | ||||||||
| 1～15 | 430 | 702 | 560 | 395*600;￠11 | ||||||||
| 1～15 | 520 | 702 | 560 | 485*600;￠11 | ||||||||
| 16～20 | 640 | 702 | 560 | 605*600;￠11 | ||||||||
| 21～25 | 750 | 702 | 560 | 715*600;￠11 | ||||||||
| 26～28 | 820 | 702 | 560 | 785*600;￠11 | ||||||||
| 29～40 | 640 | 702 | 910 | 605*600;￠11 | ||||||||
| 41～50 | 750 | 702 | 910 | 715*600;￠11 | ||||||||
| 51～56 | 820 | 702 | 910 | 785*600;￠11 | ||||||||
| 57～75 | 750 | 702 | 1260 | 715*600;￠11 | ||||||||
| 76～84 | 820 | 702 | 1260 | 785*600;￠11 | ||||||||
| 85～112 | 820 | 702 | 1610 | 785*600;￠11 | ||||||||

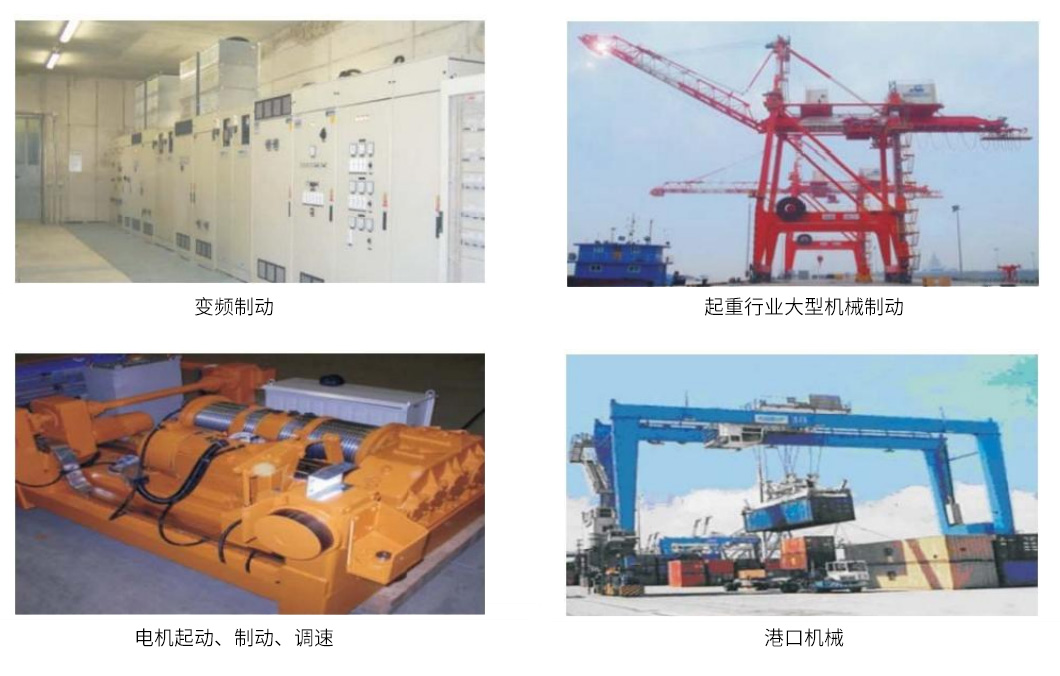

●应用领域
●电气规格
| 项目 Items | 标准值Standard | ||||||||||||
| 功率范围 Power Range | 2.4W-20KW | ||||||||||||
| 电压范围 Voltage Range | 0.5-3KV | ||||||||||||
| 阻值范围 Value Range | 1R-1KR | ||||||||||||
| 耐压 Dielectric Strength | 2.5KV-5KV/1min 50Hz(可选) | ||||||||||||
| 绝缘电阻Insulation Resistance | 100MΩ Min | ||||||||||||
| IP等级 IP Class | IP20-IP23 | ||||||||||||
| 额定温升 Rated Temperature Rise | 375℃ | ||||||||||||
| 温漂 Temperature drift: | ≤400ppm/℃ | ||||||||||||
| 振动 Vibration | f:5-200HZ a=0.5g X.Y各2H |
●型号说明
| BRB | 2KW | 100R | J | ||||||||||
| ↓ | ↓ | ↓ | ↓ | ||||||||||
| 产品类别 Style | 功率 Power | 阻值 Value | 误差 Tolerance | ||||||||||
| BRB | 制动电阻箱 | 1K | 1R | J | ±5% | ||||||||
| ~ | ~ | K | ±10% | ||||||||||
| 10K | 1K | ||||||||||||
