中性点接地电阻

●产品特点

1、该系列产品是由国外进口不锈钢合金制作电阻元件，温升系数低，阻值变化率小；
2、采用双重绝缘，稳定性能高；
3、螺栓连接，方便拆卸，连接可靠；
4、可匹配智能监控装置，可有效监控接地故障电流、电压，并提供开关量及报警接点。

●产品应用

广泛应用于变压器次级及发电机定子侧中性点，可消除铁磁谐振和断线谐振等过电压，限制故障电流，且间隙性电弧过电压比较低，选线比较准确。主要用于110kV 以下主要由电缆线路构成，单相接地故障电容电流较大的送配电系统及电容电流虽小但为防止谐振过电压的电厂厂用电系统，前者多为低阻接地而后者多为高阻接地。目前，中性点接地电阻被广泛用于城市配电网，大型工业园区、电厂、海上平台配电系统、大型化工企业等。

●外形及尺寸

根据客户要求订制

●技术特性

· 故障电流：1～5000A
· 系统电压：0.38kV～110kV（3，6，10，35）
· 发热时间：5S,10S,30S,60S,持续
· 阻值(20℃)：0.01～1500Ω
· 温    升：短时温升(10～60S)   最大不超过760℃     持续温升   最大不超过385℃
· 免维护，拆换快速便利
· 结构紧凑，安装方便
· 外壳防护等级： IP20～IP56
· 可选配隔离开关、辅助开关、加热器、CT、监控器等配件

●典型产品

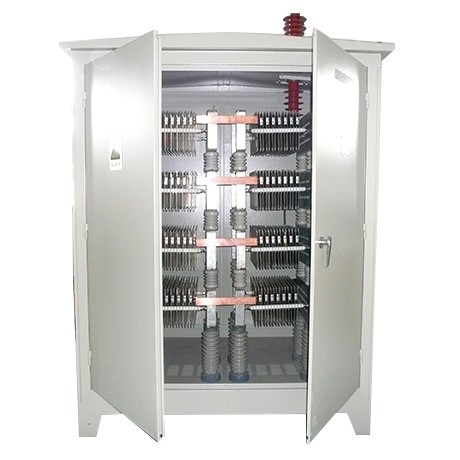

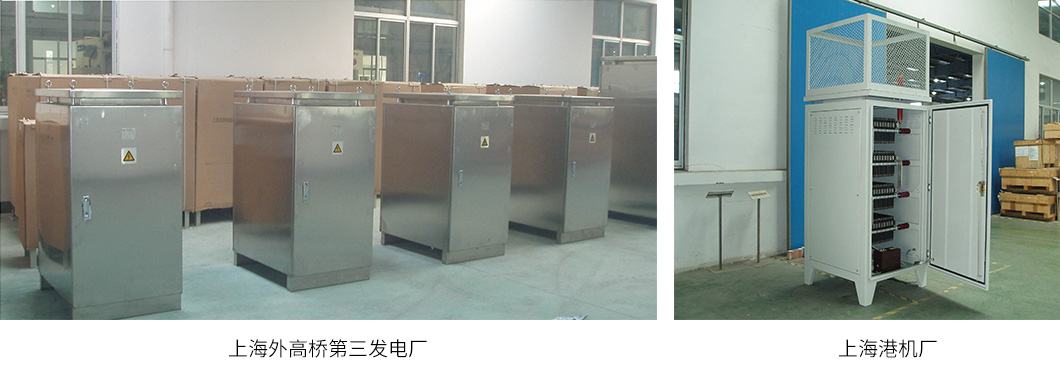

图示1							◎ HNGR6.3-300-12-10-54
							额定电压Rated Voltage: 6.3/V3KV
							故障电流Fault current:  300A
							额定阻值Rated resitance:12Ω
							通流时间Rated time:     10S
							防护等级Protection degree:IP54
							外形尺寸Dimension:        宽(W)*深(D)*高(L)				850*1010*1500mm

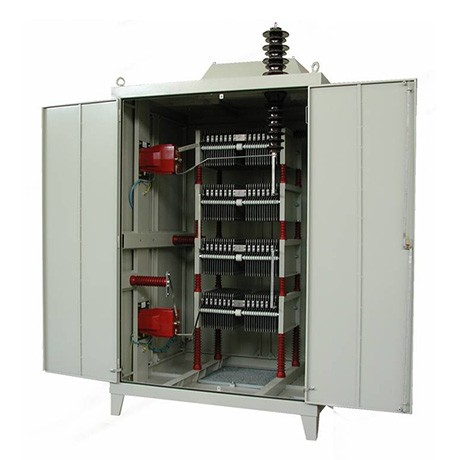

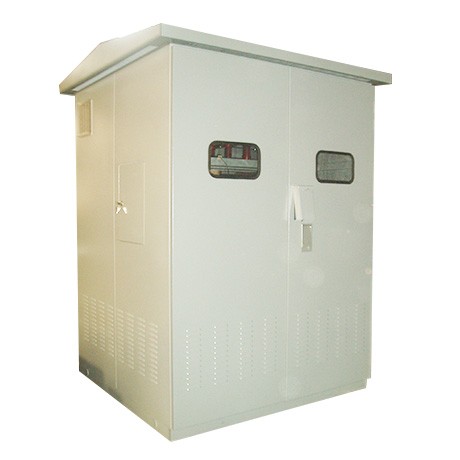

图示2							◎ HNGR6.3-400-9.09-10-23
							额定电压Rated Voltage: 6.3/ √3KV
							故障电流Fault current: 400A
							额定阻值Rated res itance:9.09Ω
							通流时间Rated time:     10S
							防护等级Protection degree:IP23
							外形尺寸Dimension:        宽(W)*深(D)*高(L)				900*1300*1800mm

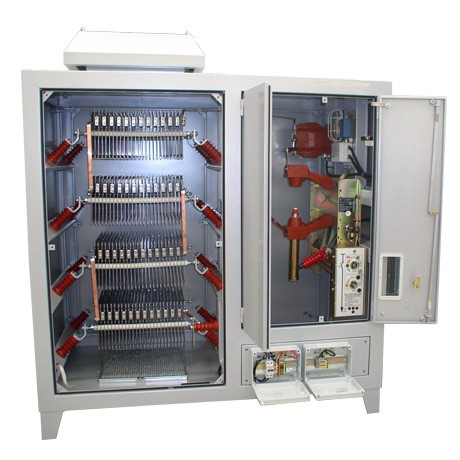

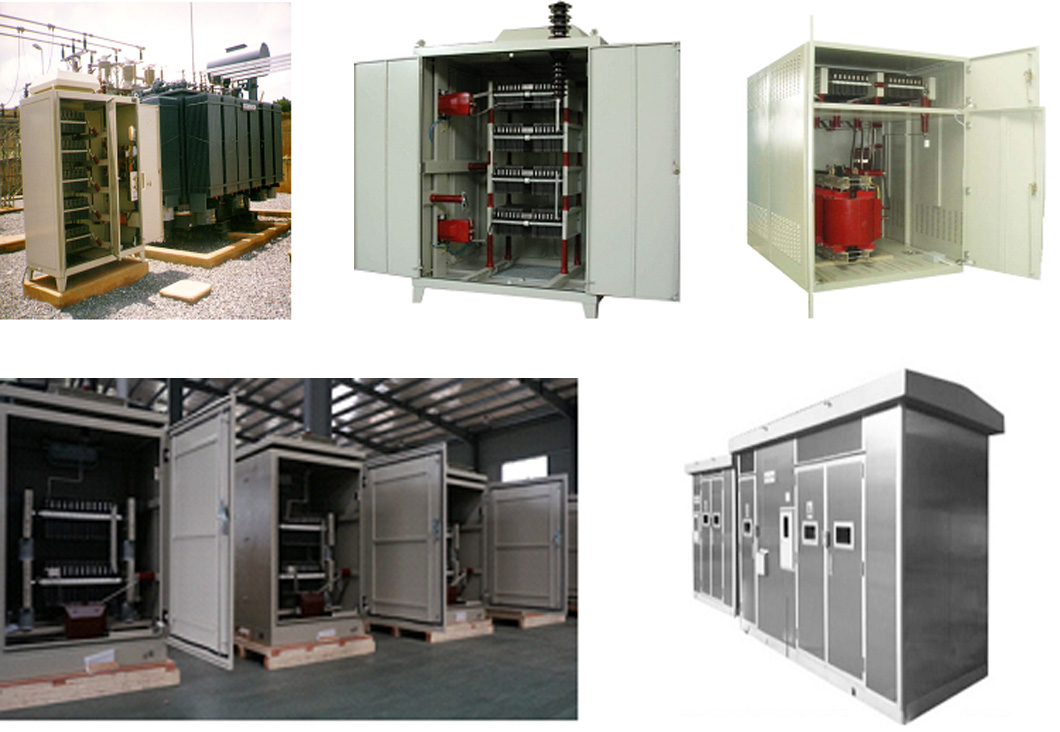

图示3							◎HNGR10.5-1000-6.6-10-54
							额定电压Rated Voltage: 10.5/ √3KV
							故障电流Fault current:  1000A
							额定阻值Rated resitance:6.06Ω
							通流时间Rated time:     10S
							防护等级Protection degree:IP54
							外形尺寸Dimension:        宽(W)*深(D)*高(L)				900*1010*2000mm
图示4							◎HNGR10.5-400-15-10-33
							额定电压Rated Voltage:   10.5/ √3KV
							故障电流Fault current:   400A
							额定阻值Rated resitance: 15Ω
							通流时间Rated time:     10S
							防护等级Protection degree:IP33
							外形尺寸Dimension:        宽(W)*深(D)*高(L)				1600*2200*2400mm
图示5							◎HNGR35-1300-16.5-10-33
							额定电压 Rated Voltage:  35/ √3KV
							故障电流 Fault current:      1300A
							额定阻值 Rated resitance:16.5Ω
							通流时间 Rated time:     10S
							防护等级Protection degree:IP33
							外形尺寸Dimension:        宽(W)*深(D)*高(L)				1600*2600*2400mm

●电气规格

●应用环境

FNGR中性点接地电阻器使用环境按DL/T593-2006 3.1 的规定

户内： 周围空气温度：+４０℃∽－２５℃；

海拔：≤3000m

最小公称爬电比距：瓷质不小于18mm/kv,有机材料不小于20mm/KV

户外： 周围空气温度：+40℃∽－35℃；

海拔：≤3000m

最小公称爬电比距：Ⅱ级,Ⅲ级25mm/kv, Ⅳ31mm/kv。

注：超过正常使用条件时，由用户与制造厂协商确定。

●性能特点

⊙独特的钢栅结构设计：便于散热；

⊙电阻片的热容量大：通过独特的加工工艺，单片电阻片的额定功率可达到1200瓦；

⊙阻值偏差小：电阻片的制造公差可小于±５%

⊙电阻片的阻值可调节范围广：单片范围0.005－11.7Ω；

⊙电阻片绝缘性强：电阻BANK与支撑件耐压可达8.3kv；

⊙热态时阻值变化率小：电阻片采用国外进口不锈钢材料，温度系数低，热态阻值变化率可不高于20%；

⊙抗震性强：电阻片之间采用不锈钢螺栓连接，抗震性强；

⊙耐腐蚀性强：电阻片采用高温合金材料，具有极强的耐腐蚀性；

⊙性价比高：结构紧凑，电阻片数量可调，性价比高。
