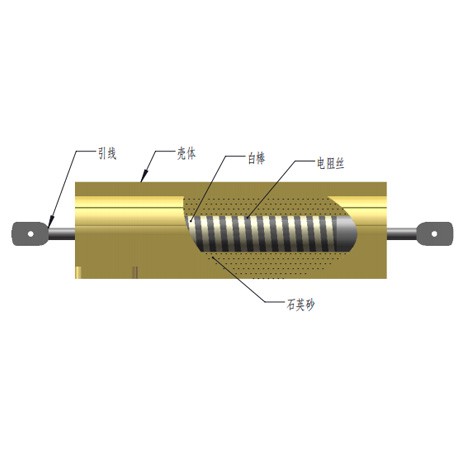

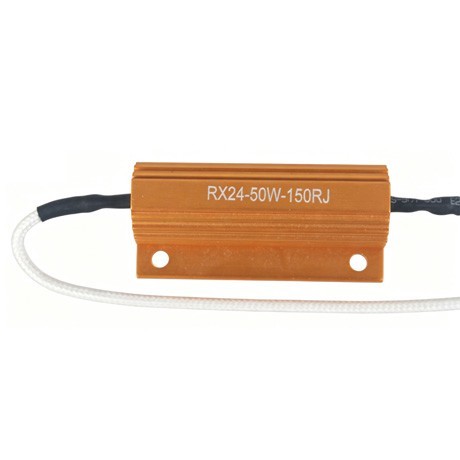

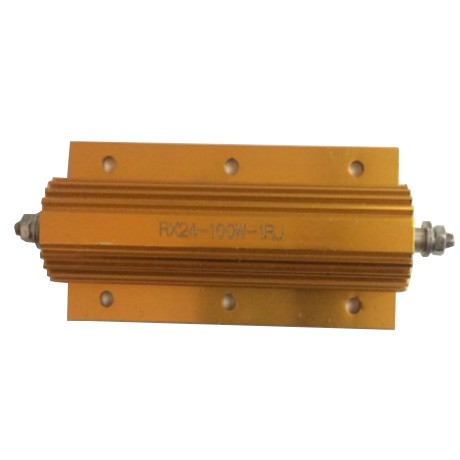

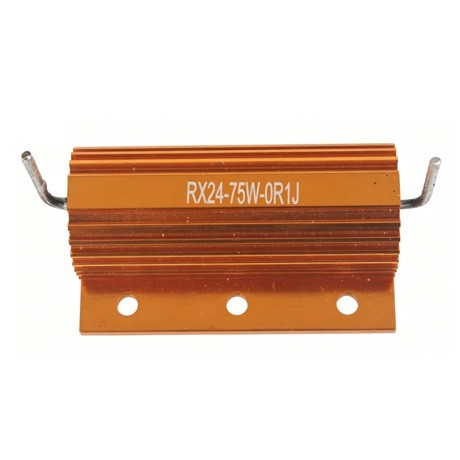

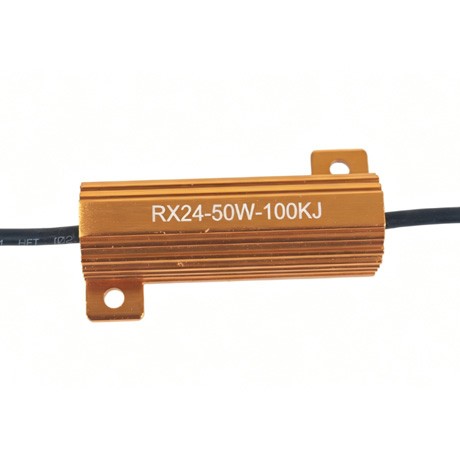

●产品特点
1.体积小且功率大
2.结构坚固,稳定性高
3.铝制外壳散热,适用于散热板安装
4.硅铜膜压成型,绝缘性能好
5.符合无铅/RoHS要求
●产品应用
广泛用于电源,变频器,电梯，舞台音响及高端设备行业。
●外形及尺寸
| 类别 Style | 尺寸(Dimensions) unit:mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±0.3 | S±1 | H±0.5 | |
| KAL 10 | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| KAL 25 | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| KAL 50 | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| KAL 80 | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| KAL 100 | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| KAL 250 | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| KAL 300 | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
●功率衰减曲线和温升曲线
●技术说明
| 类别 Style | 额定功率Power Rating | 阻值范围 Range(Ω) | 最高工作电压 MWV (V) | 散热板面积 |
重量(g) Weight |
||||
| 带散热板 | 不带散热板 | KAL | NKAL(无感) | KAL | NKAL(无感) | 表面积(cm2) | 厚度(mm) | ||
| KAL 10 | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| KAL 25 | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| KAL 50 | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| KAL 80 | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| KAL 100 | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 3 | 160 |
| KAL 250 | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| KAL 300 | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750 | 4765 | 3 | 550 |
●主要性能
参考标准:JIS-C-5202
|
项目 Items |
标准值 Standard |
测试方法 Test Methods |
|||||||
|
短时间过负荷 Short time overload |
±1% |
2.5倍额定功率/5秒 2.5times power/5seconds |
|||||||
|
温度系数 Temperature Coefficient |
±200 PPM/℃ |
实验温度: 室温+100℃ Test temperature: indoors Temp. 100℃ |
|||||||
|
耐热性 Resistance to solder heat |
±1% |
焊锡温度:350±10℃,时间:3秒 Solder Temp. :350±10℃,time:3 seconds |
|||||||
|
耐电压 Dielectric withstanding voltage |
无烧毁或绝缘性破坏 No breakdown or flashover |
施加直流电压500V持续1分钟 500V for 60 seconds. |
|||||||
|
耐湿负荷 Humidity Load Life |
±0.5% |
温度: 40±2℃,相对湿度:90-95%,1倍额定工作电压,时间1000小时(1.5小时开0.5小时关) Rated voltage 1.5hr ON,0.5hr OFF at 40±2℃,90-95&RH for 1000hrs |
|||||||
|
负荷寿命 Load Life |
±2.0% |
温度: 25℃,1倍额定工作电压,时间1000小时(1.5小时开0.5小时关) Rated voltage 1.5hr ON,0.5hr OFF at 25℃ for 1000hrs |
|||||||
|
可焊锡性 Solderability |
吃锡面积95%以上 At least 95% coverage |
焊锡温度:235±5℃,时间:2±0.5秒 235±5℃ for 2±0.5 seconds |
|||||||
●型号说明
| KAL | T | M | 20W | 15R | J | ||||||
| ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ||||||
| 产品类别 Style |
小分类Small classification |
安装方式installation | 功率 Power | 成品阻值 Value | 误差 Tolerance | ||||||
| KAL |
金黄色铝壳电阻 Golden resistance |
T-单边安装孔式 | M-端子式 | 10W | R01 | 0.01Ω | F | ±1% | |||
| S-双边安装孔式 | Y-引线式 | 25W | R10 | 0.1Ω | G | ±2% | |||||
| 300W | 15R | 15Ω | J | ±5% | |||||||
| 40k | 40kΩ | ||||||||||
| NKAL |
无感金黄色铝壳电阻 No-sense Golden resistance |
||||||||||
