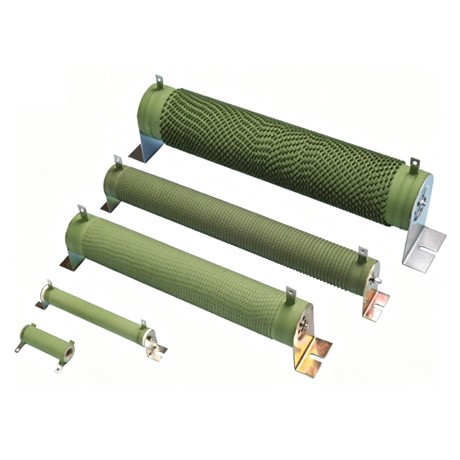

High power winding resistor

Product Application：Widely used in simulating load experiments, equipment discharge, elevators and other equipment, frequency converters for energy consumption braking Can be customized according to customers.

Product Inquiry

●产品特点

1.大电流强度

2.适用于焊接或螺丝固定

3.合金带缠绕在陶瓷管上,具有良好的散热效果

4.符合无铅/RoHS要求

●产品应用

广泛应用于模拟负荷实验,设备放电,电梯等设备,变频器能耗制动.可按客户订制。

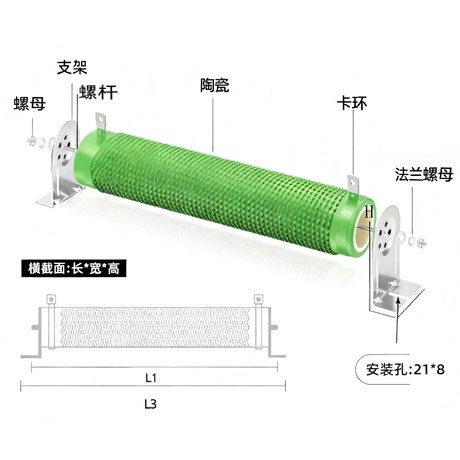

●外形及尺寸

No.	Power	尺寸（mm）										Resistance range （Ω）
No.	Power	A±2	Porcelain tube length	B±3	D±3	C±3	E±1	G±1	H±1	F±0.5	Net Weight （kg）	Resistance range （Ω）
1	50W	28	90	101	122	142	65	4.5	6.4	8	0.13	1R-999R
2	80W	28	140	151	172	195	65	4.5	6.4	8	0.21	1R-999R
3	100W	28	170	181	200	220	65	4.5	6.4	8	0.22	1R-999R
4	150W	28	215	226	245	267	65	4.5	6.4	8	0.26	1R-999R
5	200W	28	267	278	300	320	65	4.5	6.4	8	0.30	1R-999R
6	250W	28	267	278	300	320	65	4.5	6.4	8	0.30	1R-999R
7	300W	40	200	214	239	275	90	6	8	10	0.56	1R-999R
7	300W	40	267	281	306	342	90	6	8	10	0.56	1R-999R
8	350W	40	267	281	306	342	90	6	8	10	0.56	1R-999R
9	400W	40	330	344	369	405	90	6	8	10	0.66	1R-999R
10	450W	40	330	344	369	405	90	6	8	10	0.66	1R-999R
11	500W	50	330	330	347	363	103	6	7	10	0.87	1R-999R
12	600W	50	330	330	347	363	103	6	7	10	0.87	1R-999R
13	700W	50	330	330	347	363	103	6	7	10	0.87	1R-999R
14	800W	60	330	330	354	380	120	6.5	8.1	15	2.13	1R-999R
15	900W	60	330	330	354	380	120	6.5	8.1	15	2.13	1R-999R
16	1000W	60	330	330	354	380	120	6.5	8.1	15	2.13	1R-999R
17	1200W	60	430	430	454	480	120	6.5	8.1	15	2.18	1R-999R
18	1500W	60	430	430	454	480	120	6.5	8.1	15.0	2.18	1R-999R
19	2000W	70	430	430	449	490	133	6.5	8.1	15.0	2.70	1R-999R
20	2500W	70	430	430	449	490	133	6.5	8.1	15.0	2.70	1R-999R
		70	600	600	619	660	133	6.5	8.1	15.0	3.10	1R-999R
21	3000W	80	430	430	453	490	150	6.5	8.2	15.0	2.88	1R-999R
22	3500W	90	430	430	460	490	153	6.5	8.2	15.0	3.30	1R-999R
23	3800W	90	430	430	460	490	153	6.5	8.2	15.0	3.50	1R-999R
24	4000W	100	430	430	470	490	157	6.5	8.2	15.0	4.09	1R-999R
25	5000W	100	500	500	540	560	157	6.5	8.2	15.0	4.77	1R-999R
26	6000W	100	600	600	640	660	157	6.5	8.2	15.0	5.63	1R-999R
27	7500W	100	600	600	640	660	157	6.5	8.2	15.0	5.63	1R-999R
28	8000W	100	750	750	790	810	157	6.5	8.2	15.0	6.20	1R-999R
29	9000W	100	900	900	940	960	157	6.5	8.2	15.0	6.50	1R-999R
30	10000W	150	600	600	640	690	250	10	10.0	29.0	15.00	1R-999R
31	11000W	150	600	600	640	690	250	10	10.0	29.0	15.00	1R-999R
32	15000W	150	660	660	700	750	250	10	10.0	29.0	15.50	1R-999R
33	18500W	150	1000	1000	1040	1090	250	10	10.0	29.0	23.00	1R-999R

●功率衰减曲线

●型式

●型号说明

RXHG		P	M	100W		10R		J
↓		↓	↓	↓		↓		↓
产品类别 Style		绕线方式Winding way	安装方式installation	功率 Power		成品阻值 Value		误差 Tolerance
RXHG	波纹绕线电阻 Wire Wound Resistors	P-平绕	M-支架型	40W	40W	1R	1Ω	F	±1%
		B-波纹	S-无支架型	100W	100W	10R	10Ω	G	±2%
		M-无感平绕	C-带瓷片支架	1000W	1000W	1K	1KΩ	J	±5%
		W-无感波纹	W-带瓷片无支架型	8000W	1000W	50K	50KΩ
		D-多阻值型
		E-可调电阻
