●产品特点
1.采用强迫风冷,散热性能好,体积相对较小;
2.在连续工作状态下,具有高可靠性,温漂较小;
3.内部结构布局合理,操作简便实用;
4.根据客户使用需要,可设计制造固定阻值型和可调阻值型;
5.采用方向轮脚(带刹型)结构,移动及定位方便;
●产品应用
主要应用于发电机、电源测试、电路负载、变频器、起重、制动、电梯变频、伺服调速度电机、测试设备、电力、超重、石油冶金、供电数控机床、船舶等假性模拟负载测试.。包括开关电源、UPS及发电机老化/测试的电能回馈型节能电子负载；太阳能及风能发电设备；电源老化测试负载箱；发电机组测试负载；电力变压器启动负载；军用负载柜；舰船电池系列放电电阻负载；蓄电池生产/测试的节能型蓄电池充放电设备，工业自动化等机电装备。
●外形及尺寸
根据客户要求订制.
●电气规格
|
项目 Items |
标准值 Standard |
|||||||||||
| 功率范围 Power Range | 100Kvar-2000Kvar | |||||||||||
| 电压范围 | 0.5-1KV | |||||||||||
| 功率因数范围 Power Factor Range | 0.1-1分段可调 | |||||||||||
| 耐压 Dielectric Strength | AC2.5KV/1min 50Hz | |||||||||||
| IP等级 IP Class | IP20-IP23(可选) | |||||||||||
| 额定温升 Rated Temperature Rise | 375℃ | |||||||||||
| 风机流量 Air Flow | 7000m3/h | |||||||||||
| 振动 Vibration | f:5-200HZ a=0.5g X.Y各2H | |||||||||||

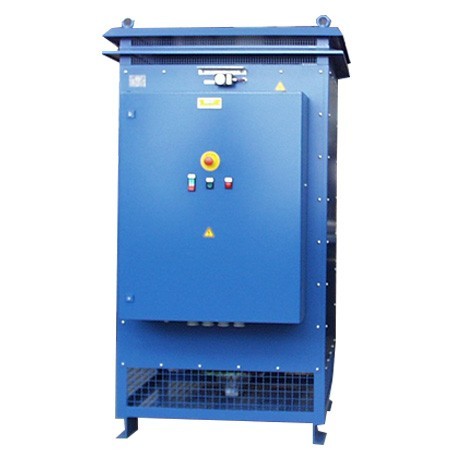

●结构特点
1.电阻箱内部电阻是由绕线工电阻系列或者片状式电阻系列或者其它类别的大功率电阻通过串联或并联方式组成的；
2.电阻箱采用钢质结构，抗冲击性能好，表面是防刮的专业粉末经过喷涂高温处理而形成表面光滑、绝缘和美观的保护层，机柜表面颜色可以多样化；
3.顶部根据需要制作防雨防尘罩，侧面可为全密封或带散热小孔结构，可提供散热性能较好的风扇和温度监控保护设施，根据需要设计户内和户外安装方式；
4.可依客户要求电阻控制板面安装电子数显电压表、电流表、功率表、频率表等；
5.根据功率大小可设计便携式电阻柜、多方位滑轮推动式电阻柜，方便移动和定位；
6.可依客户要求制作悬挂式安装；
7.控制面板为接线柱引出，大电流采用铜排式引出。
●应用环境
1.安装场所：室内、海拔高度≤3000m，无尘、无腐蚀性气体，无日光直射，通风良好；
2.适用环境：－４０℃∽+55℃，１５%－９０%
3.振动：＜0.5g--1g。
●型号说明
| LB | 500KVar | 0.6KV | J | ||||
| ↓ | ↓ | ↓ | ↓ | ||||
| 产品类别 Style | 功率 Power | 电压 Voltage | 误差 Tolerance | ||||
| LB | 负载测试柜 | 100KVar | 0.5KV | J | ±5% | ||
| ~ | ~ | K | ±10% | ||||
| 2000KVar | 1KV | ||||||
