●产品特点
1.适用于风电变流器的恶劣运行环境;
2.采用不锈钢电阻材料，散热性能强，可承受持续冲击；
3.采用云母夹层制作，体积小，短时冲击能量强；
4.外壳采用不锈钢和耐腐蚀材料制作，优良的外观;
●产品应用
Crowbar电阻主要应用于风力发电逆变器的低电压穿越技术中。它用在风力发电机转子侧，用于旁路转子侧变流器。当电网发生低电压扰动时，防止直流母线电压过高和转子电流过大。主要工作在故障状态。Crowbar电阻能在瞬时把80%巨大能量耗散掉。一般CROWBAR设计为小电阻为保护变频器器件在电网故障时释放大电流起保护作用，另外风机的低电压穿越功能也是在CROWBAR里实现的。
●外形尺寸

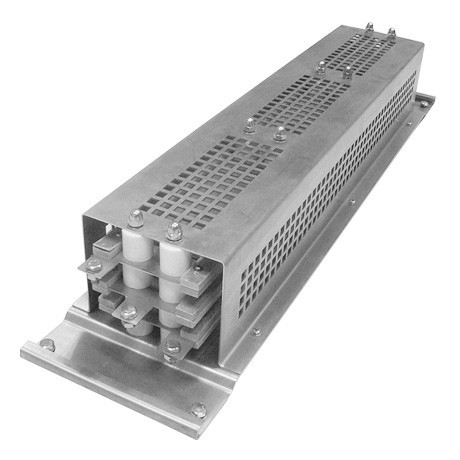

1.云母夹层结构，该产品体积较小，成本低，热容大，适合用于短时吸收大能量，适合于长间隔。
2.传统金属栅格结构，该产品体积相对适中，成本相对适中，散热性能好，适合于短时多次冲击； 可应用于Crowbar电阻，Chopper 电阻和制动电阻电路中。
3.金属管式载体结构，该产品耐冲击能力强，散热性能好；结构强度高，价格适中；适合于短时多次冲击。可应用于Crowbar电阻， Chopper 电阻和制动电阻电路中。
具体尺寸根据客户要求订制。
●电气规格
|
项目 Items |
标准值 Standard |
||||||||||||
| 冲击能量范围Power Range | 50KJ-5MJ | ||||||||||||
| 功率范围 Power Range | 31-300KW | ||||||||||||
| 电压范围 Voltage Range | ＜5KV | ||||||||||||
| 阻值范围 Value Range | 0.05R-100R | ||||||||||||
| 耐压 Dielectric Strength | AC3KV/1min 50Hz | ||||||||||||
| 绝缘电阻 Insulation Resistance | 100MΩ Min | ||||||||||||
| IP等级 IP Class | IP20-IP23(可选) | ||||||||||||
| 额定温升 Rated Temperature Rise | 375℃ | ||||||||||||
| 温漂 Temperature drift: | 400-1260ppm/℃ | ||||||||||||
| 振动 Vibration | 无可见损伤Free of breakage or flying arc △R≤±(1%R。+0.05Ω) |
●应用环境
RGCB风能电阻器使用环境按DL/T593-2006 3.1 的规定
户内： 周围空气温度：+４０℃～—30℃；
海拔：≤25k；
最小公称爬电比距：瓷质不小于18mm/kv,有机材料不小于20mm/KV。
工频耐压：电阻器的出线端与外壳（或安装支架）之间能承受交流50HZ、3000v的耐压试验电压值，而无击穿或闪烁现象，泄漏电流不大于10ma。
注：超过正常使用条件时，由用户与制造厂协商确定。
●制动率曲线图
ED制动率以100s运行为一周期，制动时间所占比率：根据制动电流Udc/R与制动率ED选择制动单元
●型号说明
| RGCB | 50KW | 0R24 | 10ms | J | ||||
| ↓ | ↓ | ↓ | ↓ | ↓ | ||||
| 产品类别 Style | 持续功率及瞬时能量 Power | 阻值 | 瞬时冲击能量时间 Time | 误差 Tolerance | ||||
| RGCB | Crowbar电阻 | 60kJ | 60kJ | 0R24 | 0.24Ω | 10ms 10ms | J | ±5% |
| 20kW | 20kW | 1R5 | 1.5Ω | C 持续 | K | ±10% | ||
